矿用干式变压器的组成结构

时间:2023/6/13 15:59:24 5次浏览

  由于矿山矿用干式变压器是在矿山下使用的,所以矿山矿用干式变压器往往比较硬。但而,矿用干式变压器通常没有储油柜。事实上,矿用矿用干式变压器的结构可分为以下主要组成部分:

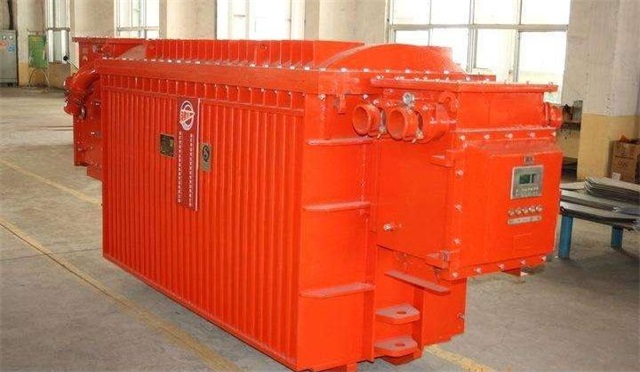

  矿用干式变压器KBSG由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车组成等组成。

  矿用干式变压器箱壳一种为上开盖箱壳隔爆结构,用于630KVA及以上容量产品;另一种为两端开盖的箱壳隔爆结构,用于630KVA及以下容量产品隔爆型结构、在箱盖上设有四个小吊拌,用于箱盖拆卸时的起吊,箱壳两侧为波纹钢板,箱底采用厚钢板,矿用干式变压器高、低压侧均设有接线法兰、连接高低压开关。箱壳上设有四个大吊拌,供矿用干式变压器整体起吊之用;箱壳两端焊有接地螺栓及“〨”接地标志,供连接外接地线之用。

  矿用干式变压器内部有高低压连锁线及温度控制线分别与高、低压开关连接;温度控制采用PT100铂电阻或温度继电器,当矿用干式变压器内温度过高时,发出超温信号。

  矿用干式变压器铁心装配由铁心、夹件、绝缘件等组成。铁心采用30Q130或30Q120冷轧取向硅钢片、多级步进式全斜三接缝叠片结构,以降低空载损耗和空载电流;铁心片切口涂防锈液,铁心柱及下铁轭表面涂耐高温防锈防潮漆。夹件采用槽钢,上下拉紧采用拉螺杆结构,并采取措施防止铁心和夹件产生相对位移,以免影响产品质量。铁心绝缘件采用国产优质C级绝缘材料。

  矿用干式变压器绝缘装配包括主纵绝缘、高低压线圈、线圈压紧等结构。主纵绝缘采用C级绝缘材料;高低压线圈采用紧绕工艺,提高了线圈的机械强度;高低压线圈采用C级绝缘的Nomex纸包无氧铜导线,Nomex纸与空气的介电常数非常接近,线圈周围的电场均匀,局放小。线圈压紧采用压钉和瓷压块结构,并采取措施防止松动。高压引线采用电缆引出,低压引线采用电缆或铜母线引出,爬电距离及空气间隙大于GB3836.3-2000中有关规定,在正常运行条件下不会产生火花、电弧和危险温度,使用安全可靠。小车用螺栓固定于箱体底部,可拆卸,小车轨距900/600mm。
