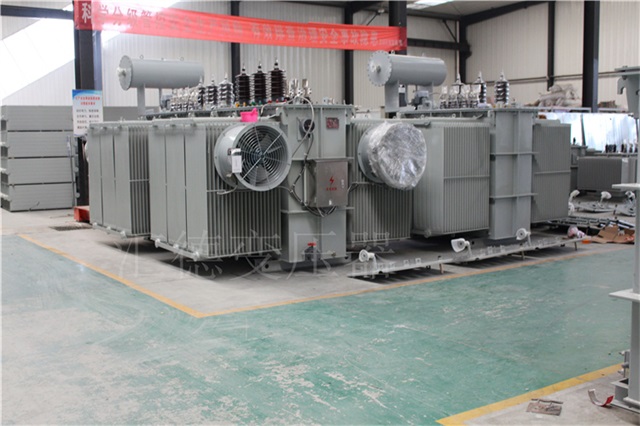

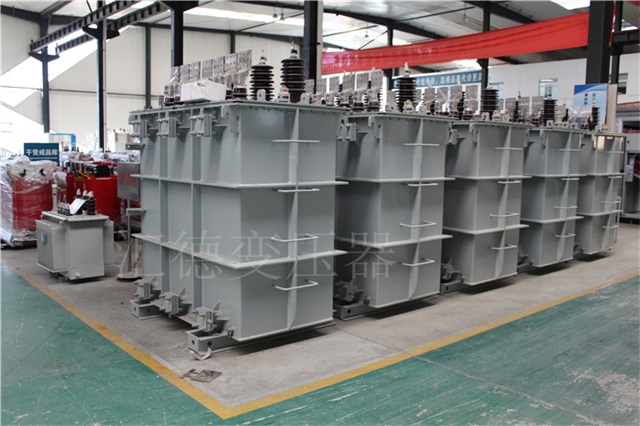

S13-5000KVA油浸式电力变压器

时间:2023/5/25 14:15:33 10 次浏览

  S13-5000KVA油浸式电力变压器采用新型绝缘结构,提升了抗短路能力,铁心由高质量冷扎晶体取向硅钢片制成;高、低压绕组选用优质无氧铜线并采用双层圆桶式工艺结构;全部紧固件均采用独特紧固解决,冲击韧性高。波纹油箱外壳以自身弹性适应油的膨胀是永久封闭的油箱,已被普遍地运用在各配电设备中。





  S13-5000KVA油浸式电力变压器结构与特性:

  铁芯:全部采用优质晶粒取向冷扎硅钢片,全斜没孔捆扎构造,铁芯为多级阶梯形,三接缝或五接缝,空损低、噪音小:卷铁芯用专业设备直接缠绕而成,无缝、无角重,降低了磁阻,空损低;非晶合金变压器铁,心选用美国联信公司生产的材料,和传统硅钢片相比,均值减少空损72%,空载电流50%。

  线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜币或铜结绕制而成,其形式有圆桶式、回转式、新式螺旋、分裂式等,具有足够的电气强度、冲击韧性和散热能力。

  油箱:采用优质钢板焊接而成,有椭圆形、矩型等结构,排热元件选用片式散热器、膨胀散热器或波纹油箱,油箱在厂中进行可靠的密封试验,里外表层经酸洗、酸洗磷化后,开展三底一面漆料暇涂,既耐腐蚀又别具一格。

  产品优势

  1、S13-5000KVA油浸式电力变压器铁心采用进口冷扎硅钢片叠积成的,**减少空载损耗和空载电流,并对铁心开展捆扎,确保铁心的紧实度,减少噪音。

  2、高低压绕组用无氧铜绕制,低压绕组500kVA以下的选用两层圆桶式结构。630kVA或以上选用双螺旋或四螺旋结构,高压绕组选用双层圆桶式结构。

  3、变压器连接组选用Dyn11,降低谐波对电网的影响,改进供电质量。

  4、变压器为全密封构造,延长使用寿命,免吊芯,免检修。

  5、评测噪声值小于规范。





  S13-5000KVA油浸式电力变压器选用新材料、新工艺、新构造,优化设计,精心制造,较GB/T6451-2008规范,空载损耗降低20%,负载损耗降低5%,运行费用低。S13-5000KVA油浸式电力变压器绕阻采用优质无氧铜导线,导电性能好,负载损耗低。绕阻设计成先进的竖向油道构造,散热效果好,电气绝缘强度大,有很好的冲击特点。器身选用高韧性电工层压板卡紧,全部导线均牢固夹紧,构造科学规范。高原加厚型套管,适用于高海拔地区。该系列变压器设置了全方面的保护设备,技术性能先进、绿色环保、安全可靠。

  产品主要执行标准:GB1094、GB/T6451、JB/T3837。
