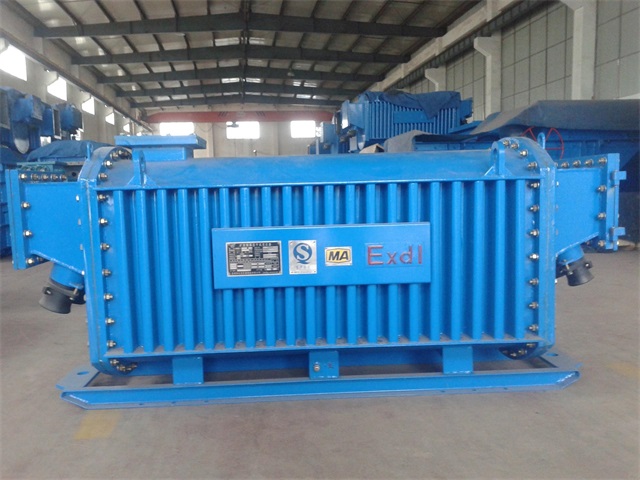

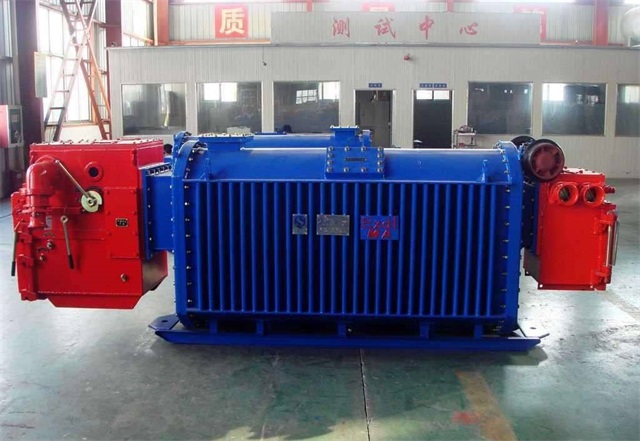

矿用防爆型移动变压器

时间:2023/3/4 10:04:28 27 次浏览

  一.用途及使用条件:

  1.1矿用防爆型移动变压器用以有甲烷混合气和煤尘且有爆炸危险的煤矿中,做为煤矿井下综合机械化开采设备的配电设备。

  1.2使用条件:

  矿用防爆型移动变压器在下列使用条件和短路容量下不断长期工作。

  a.海拔不超过2000m

  b.工作温度不超过+40℃;

  c.相对湿度不超过95%(+25℃时);

  d.无明显晃动振动和垂直面的坡度不超过15o的环境;

  e.无足够腐蚀金属和破坏绝缘气体和蒸汽;

  f.无滴水的区域。







  二.构造简述:

  矿用防爆型移动变压器KBSG由箱壳、机盖、铁芯安装、绝缘安装、髙压导线、低压导线及铁路轨道用小车构成等构成。

  矿用防爆型移动变压器箱壳为顶开盖的防爆型构造、在机盖上配有四个小吊拌,用以机盖拆装时的吊装,箱壳两边为波纹钢板,箱底选用碳钢板,变压器高、低压侧都设有接线法兰、连接高低压开关。箱壳上配有四个大吊拌,供变压器总体吊装之用;箱壳两边焊有接地螺栓及“〨”接地标志,供连接外接地线之用。

  矿用防爆型移动变压器内部有高低压连锁线及温度控线分别与高、低压开关连接;温控选用PT100铂电阻或温度继电器,当变压器内温度太高时,传出过热信号。

  变压器铁芯安装由铁芯、夹件、绝缘件等构成。铁芯采用优质30Q130或30Q120冷扎取向硅钢片、多级步进式全斜三接缝叠片构造,以降低空载损耗和空载电流;铁芯片创口涂防锈液,铁心柱及下铁轭表层涂耐热防锈防潮漆。夹件选用槽钢,左右绷紧选用拉丝杆构造,并采取措施避免铁芯和夹件产生相对位移,以免影响产品品质。铁芯绝缘件选用国产优质C级绝缘材料。

  变压器绝缘安装包含主纵绝缘、高低压线圈、线圈卡紧等结构。主纵绝缘采用优质C级绝缘材料;高低压线圈选用紧绕工艺,提升了线圈的冲击韧性;高低压线圈选用C级绝缘的Nomex纸包无氧铜导线,Nomex纸与空气的介电常数非常接近,线圈四周的电场匀称,局放小。线圈卡紧选用压钉和瓷压块构造,并采取措施避免松脱。

  髙压导线选用电缆引出,低压导线选用电缆或铜母线引出,爬电距离及空气间隙超过GB3836.3-2000中相关规定,在正常运转环境下不会造成火苗、电孤和危险温度,应用安全可靠。

  小车用螺栓固定于壳体底端,可拆卸,小车轨距900/600mm。

  三、产品制造、按装、验收标准:

  供方在产品的设计、生产和实验过程中使用了现行的规范、电力部领域

  标准及技术标准:

  GB/T16927.1-1997《高电压试验技术部分一般试验要求》

  GB/T16927.2-1997《高电压试验技术第二部分测量系统》

  GB/T5582-1993《高压电力设备外绝缘污秽等级》

  GB10237-1988《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》

  GB3836.1-2000《爆炸性环境用防爆电气设备通用要求》

  GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》

  GB3836.3-2000《爆炸性环境用防爆电气设备增安型“e”》

  GB6450-1986《干式电力变压器》

  GB8286-2005《矿用隔爆型移动变电站》
