山东汇德变压器制造有限公司专业生产10KV级S11-M油浸式配电变压器

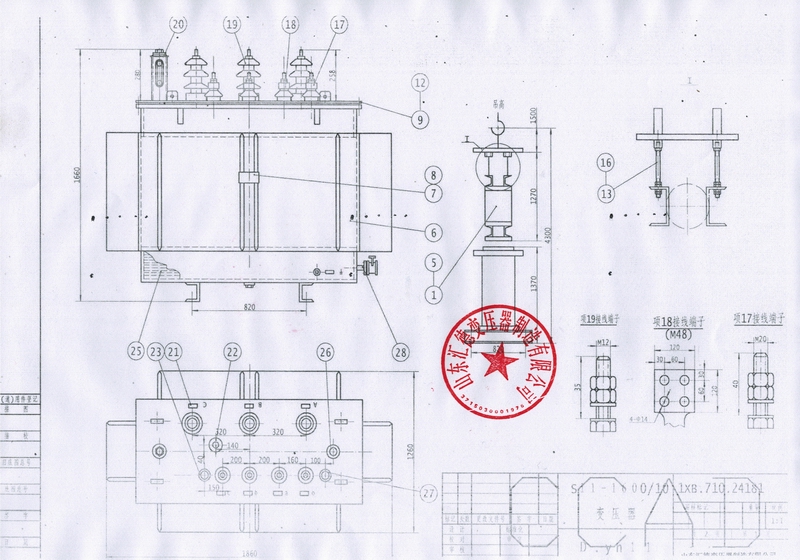

下面是山东汇德变压器制造有限公司生产的10KV级S11-1600KVA/10/0.4油浸式变压器外形尺寸图
“汇德”S11型变压器卷铁心改变了传统的叠片式铁心结构。有以下几个特点：
(1) 硅钢片连续卷制，铁芯无接缝，大大减少了磁阻，空载电流减少了60%-80%，提高了功率因数，降低了电网线损，改善了电网的供电品质。
(2) 连续卷绕充分利用了硅钢片的取向性，空载损耗降低20%-35%。
(3) 卷铁芯经退火工艺后，其导磁性能可恢复到机加工前的原有水平。
(4) 卷铁芯结构成自然紧固状态，无需夹件紧固，避免了因铁芯夹紧所带来的铁芯性能恶化，损耗增加。
(5) 卷铁芯自身是一个无缝的整体，且结构紧凑，在运行时的噪音水平降低到30-45dB,保护了环境。因此，很适合于建筑物内和生活区安装使用。
(6) 卷铁芯节约加工材料，硅钢片无横剪工序，边角废料少，材料利用率比S9型叠片式铁芯变压器高。
S11-M型全密封油浸式变压器的生产，目前我国主要集中在10KV电压等级，电力部门采购的S11-M型全密封油浸式变压器以315KVA以下的容量居多。
同国外产品空载损耗指标比较：比日本东芝变压器空载损耗降低39%，比意大利变压器空载损耗降低39.6%。因此，我国目前生产的S11卷铁芯配电变压器在空载损耗方面在国际上具有领先地位。
S11-M型全密封油浸式变压器的缺点：一是铁心退火工艺要求较高；二是铁芯卷绕和线圈绕制需要专用设备；三是铁芯和绕组维修较困难。
