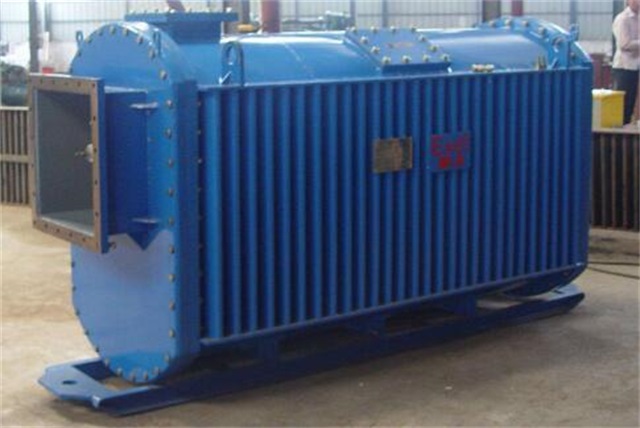

矿用油浸式变压器

时间:2021/7/16 15:13:28 0次浏览

  矿用油浸式变压器是一种重要的电力设备,它的各项功能的提升是离不开各种的设计的,只有设计良好,才能够使得矿用油浸式变压器的性能和作用更加大的发挥出来。一般在矿用油浸式变压器设计中要注意什么呢。下面就跟随变压器厂的小编进行了解下。


  铁心设计及计算

  1.铁心的作用:矿用油浸式变压器是根据电磁感应原理制造的,磁路是电能转换的媒介,由于铁心是采用导磁率较高的硅钢片叠积而成,只要通入较小的励磁电流,就能得到所需要的磁通。

  2.铁心的材料:常用冷轧硅钢片的牌号及叠片系数如下表。由于硅钢片表面已有附着性较好的绝缘薄膜,故可不涂漆。叠片系数取决于绝缘膜厚度、波浪度、同板差及毛刺的大小。

  3.铁心截面形状:铁心柱截面形状为圆内接阶梯形,铁心直径φ70~φ1600的级数为6~26级(1/4圆内)。当铁心直径为φ70~φ395时,铁轭截面形状与铁心柱截面形状相同;当铁心直径φ340~φ1600时铁轭截面形状为D形。

  绕组设计及计算

  1.导线材质:矿用油浸式变压器绕组的导线常采用电解铜或无氧铜杆(电阻率约低1%~1.5%)拉制的圆铜线及铜扁线制成缩醛漆包线、纸包线、组合导线及换位导线。也曾用过铝导线,但由于铝导线电阻率较高、机械强度较差、焊接较困难现已很少采用。

  2.绕组形式:圆筒式(层式):单层、双层、多层圆筒式及分段圆筒式。常用于中小型的高压或低压绕组。

  螺旋式:单、单半、双、双半、四、四半螺旋式;常用于中大型的低压绕组。

  连续式:常用于中大型的高压及低压绕组。

  纠结式:常用于66kV及以上大型的高压绕组。

  内屏式:常用于66kV及以上大型的高压绕组。

  3.绕组排列:双绕组:高—低排列。三绕组:降压矿用油浸式变压器为高—中—低;升压矿用油浸式变压器为高—低—中排列。

  电压比偏差:

  额定电压比是一个绕组的额定电压与另一个具有较低或相等额定电压绕组的额定电压之比。

  电压比(变比或匝比)的偏差是产品的实测的空载电压比与规定的标准电压比之差,常以规定的标准电压比的百分数表示。

  标准GB1094.1规定的空载电压比允许偏差,如表所示。为考虑制造和测量的偏差,在计算时,一般不应超过下表中规定的允许偏差值的一半,即空载电压比允许偏差的计算值,常取V%≤±0.25%

  以上是常见的矿用油浸式变压器的各种的设计的主要的要点和设计的主要的方面表现供大家进行参考,对于矿用油浸式变压器的设计要准确和科学,这样的话矿用油浸式变压器才能够安全,性能才会更加提高。如果您还需要知道更多变压器的相关知识就来我们网站进行观看吧!
