矿用变压器的电流

时间:2021/6/2 9:58:20 7次浏览

  矿用变压器的内部是有着很多的组别的,各种的组别是构成变压器的基本的重要的组成部分,常见的变压器的组别是有多种的,要不断地进行实现矿用变压器的组别的各种的连接的正确性能,使得变压器的组别能够稳定的实现电流和电压的变压效果。那么,变压器的组别有哪些呢?是怎么进行连接的呢?就这两个问题我们的技术人员给出了解答!

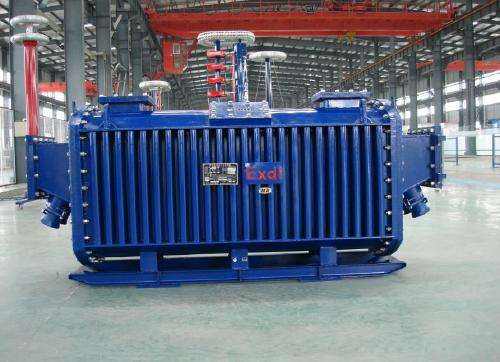

timg (35).jpg

  首先,有利于抑制高次谐波电流。对Yyn0结线的三相矿用变压器 ,原边星形连接而无中线,故三次谐波电流不能流通。原边激磁电流波形为正弦波时,则铁芯中磁通为平顶波,副边感应电势波形所含高次谐波分量大;激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下,可在原边形成环流,与原边接成星形相比,有利于抑制高次谐波电流。在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下,会使得电流波形畸变。即使三相负荷平衡,中性线中也流过以3次谐波为主的高次谐波电流。配电矿用变压器的原边(常为10KV侧)采用三角形结线就抑制了此类高次谐波电流,这样就能保证供电波形的质量。

  第二,有利于单相接地短路故障的切除:原边(高压)接成三角形(D接),绕组内可通过零序循环电流(感应产生),因而可与低压绕组零序电流互相平衡、去磁,因此,副边(低压侧)零序阻抗很小;若原边(高压侧)星接(Y接),绕组不能流过零序电流,低压侧激磁时,其零序电流在矿用变压器铁芯中产生零序磁通,但其磁路不能在铁芯内形成闭合,要走铁芯外面的空气,其磁阻很大,矿用变压器的零序阻抗较大。若发生单相短路,其短路电流值就会相对地减小,致使在很多情况下,其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断。通常,在相同的条件下,Dyn11结线的变压器 配电系统的单相短路电流为Yyn0结线时的3倍以上。因此,Dyn11结线有利于单相接地短路故障的切除。

  第三,能充分利用矿用变压器的设备能力:对于配电矿用变压器 ,照明、空调、电炊、电热等餐厨家电220伏单相负荷往往占很大比重。尽管在工程设计及安装时,尽可能将各个单相负荷均匀分布在三相上,而由于运行时的情况千变万化,有时可能出现三相严重不平衡现象。三相负荷不平衡或每相功率因数相差较大、矿用变压器处于不对称运行状态,副边中性线就有电流通过。上述《规范》中第6.0.8条明确规定:“在TN和TT系统接地型式的低压电网中,当选用Yyn0结线组别的三相矿用变压器时,其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%,且其一相的电流在满载时不得超过额定电流值。”这一规定十分明确地限制了Yyn0结线时接用单相负荷的容量,从而限制了Yyn0结线配电矿用变压器的使用――此时,矿用变压器设备能力不能充分利用。而Dyn11结线方式的矿用变压器,对中性线电流没有限制,可达矿用变压器低压侧之线(相)电流,从而能充分利用矿用变压器的容量、发挥其设备能力,尤其适宜以单相负荷为主而出现三相不平衡的配电变压器。

  以上是常见的矿用变压器组别的连接的方法和各种的实际的操作的方法供大家进行参考,希望大家可以自行掌握。如果您还有什么其他的问题的话可以继续关注我们的网站进行咨询!
